防護距離有關的振蕩效應

當電涌保護器（SPD）用來保護設備或安裝在輸入端配電盤上，如果距離被保護的設備太遠，由于電纜分布電容和自身電感的存在，組成一LC諧振電路，電涌保護器的保護電壓Up傳輸?shù)竭@時，LC諧振電路由于它激而起振。SPD的電壓保護水平Up值將會隨著傳輸距離的延長而提高，可能會在終端設備上產生2倍于Up甚至更高的振蕩電壓，盡管對設備使用了SPD保護，但這個振蕩電壓仍會使設備發生損壞。

圖1所示：

通過三個試驗來驗證電涌保護器長線振蕩問題

試驗一：

為了驗證振蕩效應的存在，我們提取一根長為22.5米；8mm²的四芯多股電纜。并利用HIKI 3532-50測試儀對該電纜在長度為：5米、10.5米、22.5米時的分布參數進行了測試，詳見下表：

根據試驗一得出的結論，我們分別在提取電纜的一端安裝不同類型SPD，在距SPD十米處選擇安裝承阻性、容性或感性的終端負載。利用Psurge30.2型浪涌發生器在SPD兩端產生8/20μs 10kA脈沖沖擊電流，在SPD兩端和距其十米處用TDS3052B雙通道示波器同時采樣，得到如下兩組殘壓波形。

⑴、 安裝的SPD為開關型：

2、 安裝的SPD為電壓限制型：

1、 試驗三：

試驗二的結論驗證了由于引線間和引線自身的分布參數的存在，當有浪涌電壓通過時，在線路中將產生振蕩。試驗三是在電纜的兩端安裝SPD₁和SPD₂。見《圖十》和《圖十二》，當SPD₁用來保護設備或安裝在輸入端配電盤上卻不能對某些設備提供可靠的保護時，SPD₂的安裝位置應盡可能的靠近被保護的設備。

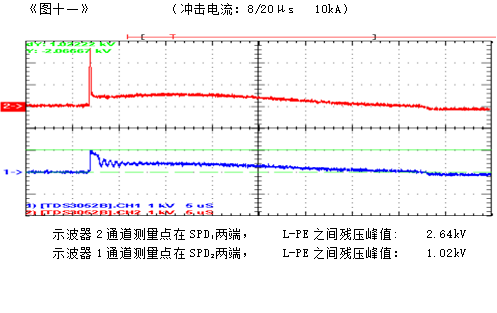

⑴、 SPD₁為開關型，SPD₂為電壓限制型。兩SPD間距10米：

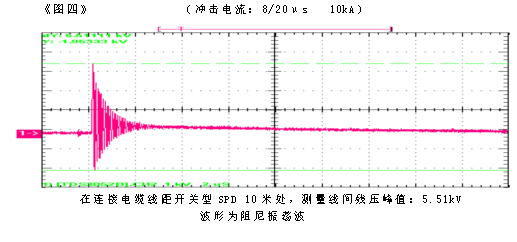

2、 SPD₁和SPD₂都是電壓限制型。兩SPD間距10米：
