浪涌保護器在正常情況時，處于高電阻狀態，不發生漏流；當電路中出現過電壓時，浪涌保護器就會在極短時間內被觸發，將過電壓的能量漏流，保護設備；過電壓消失后，浪涌保護器恢復高阻狀態，完全不會影響電源的正常供電。而浪涌后備保護器則是SPD工作過程中的一個保護器件，它保護SPD不起火，同時保證雷電流通道暢通。那么，電涌保護器和浪涌后備保護器的安裝接線有哪些安裝要點呢？

在成套配電裝置中安裝浪涌后備保護器和SPD時，需要注意它們的接線方式，安裝不合理或接線不合理會使浪涌保護功能大大減弱，甚至失效。

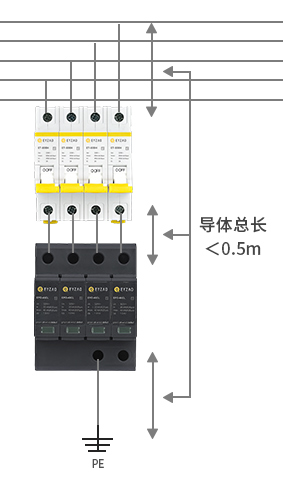

一、浪涌后備保護器和電涌保護器安裝接線總長度

為了實現最佳的過壓保護，浪涌后備保護器和SPD的連接導線應盡可能短，長的連接導線將使SPD的保護能力降低。GB 50343《建筑物電子信息系統防雷技術規范》5.4.3.8規定：電源線路浪涌保護器在各個位置安裝時，浪涌保護器連接導線應短直，其總長度不宜大于0.5m。在SPD前安裝的后備保護器時，其導線長度應加上。

二：浪涌后備保護器和電涌保護器安裝接線凱文接法：

但是在實際成套配電裝置正常安裝接線時，導線的總長度很難做到控制在0.5m內。

為了能有最佳的保護效果，建議使用浪涌保護器的串聯式（V型凱文）接線。但是需要注意一點：當系統的額定工作電流很高時，串聯式接法(V形凱文接線)將不能使用。

這時，可在成套配電裝置內增加連接可靠的接地點，引入線與引出線分開走線，或在附近安裝局部等電位端子排就近接線，應先就近接柜體（箱體），然后在柜體（箱體）上轉接至地排上。

三、浪涌后備保護器和電涌保護器安裝接線連接導線的線徑大小

需要注意的是，在實際安裝中，第二級SPD和浪涌后備保護器的連接導線截面積必須＞6mm2，第一級SPD和浪涌后備保護器的連接導線截面積必須≥16mm2。

我們在進行浪涌后備保護器和電涌保護器安裝接線時，一定要考慮被保護設備的Uw值（耐沖擊電壓額定值），SPD+浪涌后備保護器的Up值必須小于Uw值。越是精密的設備它的耐沖擊電壓額定值越低，因此需嚴格遵循標準規定的安裝接線要求，才能達到更好的保護效果.詳細請咨詢：133-7250-9119
