管型避雷器和保護間隙-管型避雷器型式的選擇,選擇管型避雷器遮斷續流的上下限，應根據安裝處可能發生的短路電流數值來確定，其上限應不小于短路電流zui大實效值（包括非周期分量）；而其下限不得大于短路電流的zui小值（不考慮非周期分量）。三相短路電流周期分量的實效值為

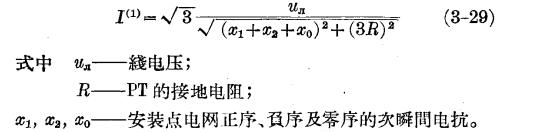

中性點直接接地電網的單相接地電流為

短路電流的數位應按照雷季zui大和zui小的可能結線方式分別計算。zui大短路電流通常相當于三相短路電流；但當系統接地變壓器很多時，在系統中樞點的單相短路電流可能是zui大的。zui小短路電流相當于兩相或單相短路；在中性點不直接接地的電網中,zui小短路電流為兩相短路電流，其數值為Ⅰ^（1）的倍。

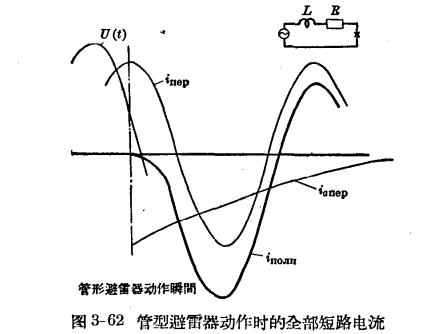

計算zui大短路電流應計及在故障相電壓接近零值時動作的zui嚴重的條件，短路電流在第1半周時由周期分量與非周期（直流）分量迭加而成（如圖3—62）。直流分量Ⅰ_anep是按指數規則e^-γ/T衰減，其時間常數R及x系回路的電阻及感抗。全部短路電流有效值，通?？扇閷ΨQ分量（第1半周）有效值的1.3～1.5倍（發電廠附近取1.5，離發電廠較遠地點取1.3）。在保護結線中在一相上可能有兩個或以上管型避雷器同時動作，在選擇上限時不應該考慮其分流的可能性。

在配電網中由于導線的電阻較大，因此在計算短路電流時不應忽略。

在中性點絕緣或補償?shù)碾娋W(wǎng)中，當一相避雷器動作時，管內流過電網的電容電流或補償后的剩余電流，雖然低于避雷器下限，但由于數值很小，因此仍能被管型避雷器熄弧。

短路電流計算好以后，就可以選擇合適的避雷器型號。考慮到在運行過程中避雷器內經將逐漸增大以及系統的可能發展，選擇上下限時均須留有足夠的裕度。
