信號防雷器的分類和選型-專業技術按需選型--易造防雷

信號防雷器的分類和選型,信號防雷器用于保護電信和信號系統（如低壓數據回路、音頻和報警電路）的浪涌保護器。它是浪涌保護器的一種類型，是指串聯在信號線路上，用于限制信號線路中瞬態過電壓和分泄浪涌電流的一種防雷裝置。在微電子設備廣泛應用的現代社會，信號浪涌保護器對電子系統的防雷安全至關重要。

信號防雷器的分類和選型

按照《建筑物電子信息系統防雷技術規范》GB50343-2012的要求，在建筑物電子信息系統防雷設計時，應根據建筑物電子信息系統的特點，協調統一，做好安全可靠、經濟合理，采用全面的信號浪涌保護器。

信號防雷器的內部元件

信號SPD內部元件可分為兩大類：電壓限制型元件、電流限制型元件。電壓限制型元件包括限壓型元件和開關型元件；電流限制性元件包括電流切斷型元件、電流衰減型元件、電流分流型元件。

通常信號SPD內部采用放電管(GDT)和瞬態二極管(TVS)。

放電管(GDT)：一種密封充有惰性氣體的開關元件，有兩級和三極管放電管。主要的優點為能夠瞬間泄放較大的電涌電流（5KA、8/20us）并且體積小，便于安裝在空間較小的位置。因此，廣泛應用于廣域網的接口，稱為粗保護。

瞬態二極管（TVS）：是專門用于高速通信線路電涌保護的一種非線性元件。它具有穩壓二極管特性，它的方向?qū)〞r(shí)間在1ns左右，方向?qū)ê?，通過電流在300A至500A。

信號防雷器的分類

信號防雷器的分類和選型,信號防雷器按照被保護設備的不同，可分為：網絡信號浪涌保護器、監控信號浪涌保護器、控制信號浪涌保護器、視頻信號浪涌保護器等多種類型，每一種類型都有不同的接口、參數和外觀，相比電源SPD，信號防雷器的種類是電源防雷器的N倍之多。

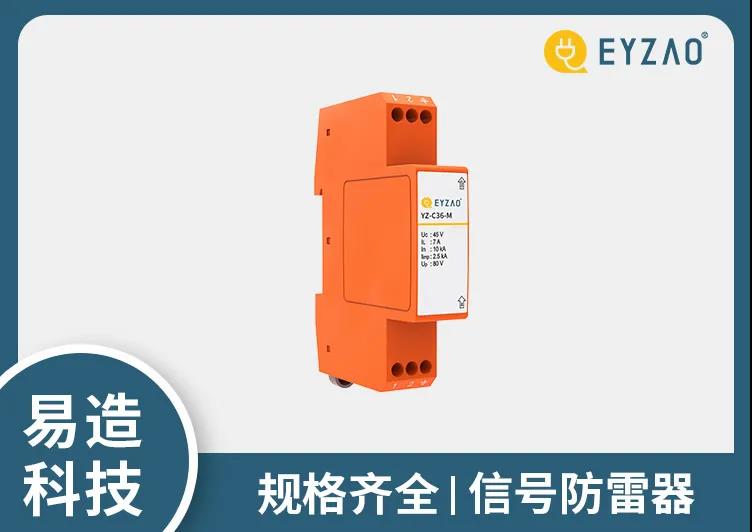

杭州易造生產的模塊化導軌式信息系統電涌保護器適用于各種設備測量和控制電路的精細化保護。超?。▋H6mm）以及多線數式設計，非常適用于狹小空間、多對線的保護。提供5V、12V、24V多個電壓等級，并實現高低頻、單雙對線的全模保護，廣泛應用于風力發電、工業自動化設備和石油天然氣儀表的保護。

信號防雷器的分類和選型-電源網絡二合一

電源網絡二合一防雷器根據IEC 61643-11和IEC 61643-21的要求而設計，專門針對網絡攝像機進行保護，應用于平安城市、道路交通等。

信號防雷器的分類和選型-POE網絡電涌保護器

POE網絡電涌保護器用于保護以太網（6類線）以及E類的綜合布線系統。采用氣體放電管和二極管矩陣實現全線路保護和全屏蔽外殼，并適用DIN軌和支架安裝。

信號防雷器的選型

信號防雷器的分類和選型, 依據《18802.21 電信和信號網絡的電涌保護器性能要求和試驗方法》和《18802.22 電信和信號網絡的電涌保護器選擇和使用導則》所示，信號防雷器選型應遵循以下基本原則。

1.信號的類型

根據信號類型，可以確定系統的工作電壓，從而確定Uc。

一般情況下：

·模擬量輸入輸出AI,AO:24V,

·數字量輸入輸出DI,DO,24V,

·RS485,熱電偶TC:5V,

·RS232:12V,

·熱電阻RTD:5V

2. 回路的工作電流IL

信號SPD一般串聯在回路中，電路的工作電流會流過SPD，如果IL超出SPD耐受水平，會造成SPD被燒壞。對于一些功率較大的3線、4線儀表、Do等，需要確定其電源回路的電流大小。

3. 需要保護的線數

根據保護線數選擇對應的2線、3線、4線產品。
