防雷裝置有哪些？——內部，外部分開講【易造防雷】

防雷裝置有哪些？我們?cè)摬捎迷鯓拥姆览籽b置來保證我們的設備安全？今天易造小編就將主要防雷裝置以及其主要作用講述出來，以方便您的理解和防雷裝置的選擇。

一、外部防雷

外部防雷裝置主要由接閃器、引下線和接地裝置三部分組成，這三部分的作用分別是：

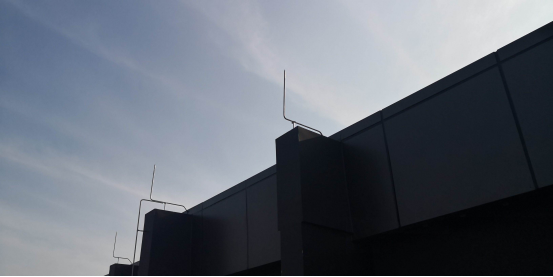

1.接閃器：接閃器指的是接受雷電的導體，突出于建筑物，使雷電通過它導入大地而不經建筑物其他部位導入而起到保護作用。主要形式：有避雷針，避雷帶和避雷網。

2.引下線：引下線指的是由接閃器導雷引入大地構成路徑的導體；主要形式：有明敷于建筑物表面由上而下的圓鋼、扁鋼、裸導線等構成的避雷引下線；還有利用建筑物鋼筋混凝土立柱中的一對鋼筋做引下線。

3.接地裝置:接地裝置指的是埋入地內—0.7m以下的接地極組，是導雷入地的散流極；若人為設置專門打入的稱人工接地體；若利用建筑物鋼筋混凝土樁基、地下室鋼筋以及埋設的金屬管道等作為接地裝置散流極稱為自然接地體；此外還有專門生產的成品，如接地模塊等。

二、內部防雷

防雷裝置的組成及作用，內部防雷裝置主要由等電位連接系統、共用接地系統、屏蔽系統、合理布線系統、電涌保護器等幾部分組成。

等電位連接：等電位就是將分開的諸金屬物體采用金屬導線進行電氣連接。具體做法是將電氣和電子設備的金屬外殼、機柜、機架、金屬管(槽)、屏蔽線纜外層、防靜電接地、安全保護接地和電涌保護器接地端等以最短的距離與等電位接地端子連接。其要求。以最短距離。系指連接導線應最短，過長的連接導線將構成較大的環路面積會增大對防雷空間內LEMP的耦合概率，從而增大LEMP的干擾度。等電位在建筑物防雷設計、評估、檢測或驗收中一般分為建筑物等電位和建筑物電子系統和電氣系統等電位。

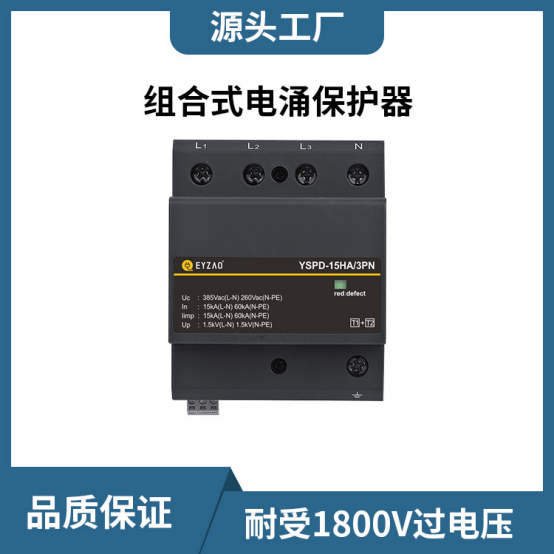

電涌保護器：電涌保護器(surge protection device,SPD)是用于限制瞬態過電壓和泄放電涌電流的裝置，它至少應包含一個非線性元件。電涌保護器中的非線性元件只能并聯安裝在被保護設備端，通過泄放電涌電流、限制電涌電壓來保護電子設備。
